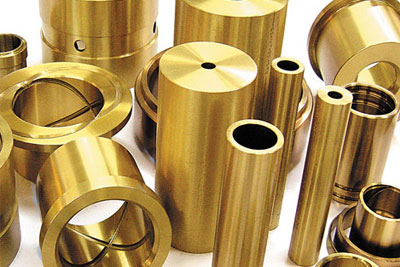

Bronze em Buchas e Tarugos Grafitados (SINTERIZADOS)
TABELAS DE MEDIDAS, PESOS E INFORMAÇÕES TÉCNICAS
Em nossas tabelas você encontra as especificações técnicas do Alumínio, Cobre, Latão e Bronze, as ligas que podem ser fabricadas com suas propriedades mecânicas e físicas, as caracterísitcas e suas respectivas aplicações.
Encontre também os formatos e dimensões dentro de um amplo limite de fabricação.
Conte com nossa equipe de Vendas e Departamento Técnico para obter melhor resultado em suas escolhas de ligas e têmperas.
PRINCIPAIS LIGAS, FORMATOS, CARACTERÍSTICAS E APLICAÇÕES DO BRONZE
| Denominação | Liga ASTM/UNS |
Formato | Características | Aplicações |
|---|---|---|---|---|
| Bronze Fosforoso | C51000 | Bobinas, Chapas, Tiras | Excelente conformabilidade a frio e limitada conformabilidade a quente. Excelente soldabilidade e brasagem. | As peças de bronze encontram aplicação em uma ampla variedade de setores industriais, como hélices de agitadores, foles, discos de fricção, chavetas, diafragmas, porcas, rebites, arruelas de pressão, componentes para indústrias químicas, têxteis e de papel, além de molas, contatos, peças para interruptores e porta-fusíveis. |
| Bronze Fosforoso | C51100 | Bobinas, Chapas, Tiras | Excelente conformabilidade a frio. Excelente soldabilidade e brasagem. | As peças de bronze são amplamente utilizadas na fabricação de sinos, discos de embreagem, chavetas, conectores, diafragmas, tirantes, molas, partes de interruptores e terminais. |
| Bronze Fosforoso | C52100 | Bobinas, Chapas, Tiras | Boa conformabilidade ao frio. Excelente soldabilidade e brasagem. | As peças de bronze têm diversas aplicações, como hélices de agitadores, foles, discos de fricção, chavetas, diafragmas, porcas, rebites, arruelas de pressão e componentes para indústrias químicas, têxteis e de papel. |
| BronzeSAE 65Bz 12Bz 14CuSn | C90700 C90800 C91000 |
Buchas, Tarugos, Barras Retangulares | Dureza tenaz com boa resistência ao desgaste, à corrosão e à fadiga superficial. Permite trabalhar com cargas específicas elevadas. | As peças de bronze podem ser utilizadas em engrenagens, buchas, mancais, coroas, guias deslizantes, anéis de pistão. |
| BronzeSAE 62SAE 620SAE 622CuSnZn | C90500 C90300 C92200 |
Buchas, Tarugos, Barras Retangulares | Resistente à corrosão e à água do mar. Também permite trabalhar com cargas específicas médias. | Peças resistentes à pressão e temperatura, como anéis de vedação, válvulas, sede de hastes, flanges, conexões, carcaça e rotores de bombas. |
| BronzeSAE 64SAE 66SAE 67CuSnPb | C93700 C93500 C93800 |
Buchas, Tarugos ,Barras Retangulares | Excelente resistência à abrasão, corrosão, antifricção e estanques de pressão. Além disso, conta com capacidade de trabalhar precariamente sem lubrificação momentânea. | Componentes de deslizamento, como buchas para prensa, sapatas, mancais, buchas para pino de êmbolos e casquilhos de deslize. |
| BronzeSAE 40SAE 660CuSnPbZn | C83600 C93200 |
Buchas, Tarugos, Barras Retangulares | Boas propriedades de antifricção e resistências médias. Pode ser utilizada em peças que requerem velocidade e pressão superficial moderada. | Componentes de pequeno porte, como mancais, buchas, casquilhos, coroas, anéis, material hidráulico e guarnições, além de elementos de acoplamento. |
| BronzeSAE 68-ASAE 68-BSAE CA-624SAE CA-630SAE CA-954SAE CA-955CuAl | C95200 C95300 C62400 C63000 C95400 C95500 |
Buchas, Tarugos ,Barras Retangulares | Possui excelentes propriedades mecânicas, resistência a vibrações, desgaste, corrosão e cavitação. Podem ser tratados termicamente e requerem uma boa lubrificação. | Mancais deslizantes com alta carga e impacto, coroas altamente exigidas, buchas, engrenagens, assentos e sedes de válvulas, guias, pinhões, anéis, sapatas, peças para agitadores e ferramentas anti-faiscantes. |
| BronzeSAE 430-ASAE 430-BSAE 43CuZnAlMn | C86200 C86300 C86500 |
Buchas, Tarugos, Barras Retangulares | Excelente resistência à corrosão e propriedades superiores para suportar altas cargas estáticas em baixas velocidades. | Indicadas para aplicações exigentes como mancais, coroas, válvulas de alta pressão, buchas, porcas para prensas, cilindros hidráulicos, pontes rolantes e suportes de alta resistência. |
| Bronze TM-23 | Buchas, Tarugos | Boa conformabilidade e resistência à fadiga, média resistência à corrosão, excelente soldabilidade e adequada para sistemas com lubrificação precária. | Mancais, buchas e casquilhos utilizados na indústria automotiva, sucroalcooleira e de máquinas pesadas, assim como válvulas. | |
| Bronze TM-620 | Buchas, Tarugos | Boa resistência à fadiga e capacidade de suportar cargas específicas elevadas, recomendando-se o uso em sistemas com lubrificação constante. | Mancais, buchas e casquilhos para indústrias automotivas, sucroalcooleira e de máquinas pesadas, além de placas de desgaste e aplicações em linhas decorativas. |
TABELAS DE MEDIDAS, PESOS E INFORMAÇÕES TÉCNICAS
Em nossas tabelas você encontra as especificações técnicas do Alumínio, Cobre, Latão e Bronze, as ligas que podem ser fabricadas com suas propriedades mecânicas e físicas, as caracterísitcas e suas respectivas aplicações.
Encontre também os formatos e dimensões dentro de um amplo limite de fabricação.
Conte com nossa equipe de Vendas e Departamento Técnico para obter melhor resultado em suas escolhas de ligas e têmperas.
Composição Química do Bronze
| Denominação | Ligas ASTM / UNS |
Cu (%) |
Zn (%) |
Pb (%) |
P (%) |
Sn (%) |
Fe (%) |
Al (%) |
Ni (%) |
Mn (%) |
Si (%) |
Outros (%) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bronze Fosforoso | C51000 | restante | 0,30 | 0,05 | 0,03 0,35 |
4,20 5,80 |
0,10 | |||||
| Bronze Fosforoso | C51100 | restante | 0,30 | 0,05 | 0,03 0,35 |
3,50 4,90 |
0,10 | |||||
| Bronze Fosforoso | C52100 | restante | 0,20 | 0,05 | 0,03 0,35 |
7,00 9,00 |
0,10 | |||||
| Bronze SAE 65CuSn | C90700 | 88,00 90,00 |
0,50 | 0,30 | 10,00 12,00 |
0,005 | 0,50 | 0,005 | 0,30 | |||
| Bronze Bz 12CuSn | C90800 | 84,00 88,00 |
0,25 | 0,25 | 0,15 | 11,00 13,00 |
0,15 | 0,50 | Sb=0,20 | |||
| Bronze Bz 14CuSn | C91000 | 85,00 87,00 |
0,50 | 1,00 | 0,20 | 13,00 14,00 |
0,20 | 1,00 | ||||
| Bronze SAE 62CuSnZn | C90500 | 86,00 89,00 |
1,00 3,00 |
0,30 | 0,05 | 9,00 11,00 |
0,15 | 0,005 | 1,00 | 0,005 | 0,30 | |
| Bronze SAE 620CuSnZn | C90300 | 86,00 89,00 |
3,00 5,00 |
0,30 | 0,05 | 7,50 9,00 |
0,15 | 0,005 | 1,00 | 0,005 | 0,30 | |
| Bronze SAE 622CuSnZn | C92200 | 86,00 90,00 |
3,00 5,00 |
1,00 2,00 |
0,05 | 5,50 6,50 |
0,30 | 0,005 | 1,00 | 0,005 | 0,30 | |
| Bronze SAE 64CuSnPb | C93700 | 78,00 82,00 |
0,80 | 8,00 11,00 |
0,50 | 9,00 11,00 |
0,15 | 0,005 | 1,00 | 0,005 | Sb=0,60 outros=0,20 |
|
| Bronze SAE 66CuSnPb | C93500 | 83,00 86,00 |
2,00 | 8,00 10,00 |
0,05 | 4,50 6,00 |
0,20 | 0,005 | 0,80 | 0,005 | Sb=0,35 outros=0,30 |
|
| Bronze SAE 67CuSnPb | C93800 | 75,00 79,00 |
0,80 | 13,00 16,00 |
0,05 | 6,30 7,50 |
0,15 | 0,005 | 0,80 | 0,005 | Sb=0,80 outros=0,20 |
|
| Bronze SAE 40CuSnPbZn | C83600 | 84,00 86,00 |
4,00 6,00 |
4,00 6,00 |
0,05 | 4,00 6,00 |
0,30 | 0,005 | 1,00 | 0,005 | 0,35 | |
| Bronze SAE 660CuSnPbZn | C93200 | 81,00 85,00 |
2,00 4,00 |
6,00 8,00 |
0,50 | 6,20 7,50 |
0,20 | 0,005 | 0,80 | 0,005 | Sb=0,35 outros=0,20 |
|
| Bronze SAE 68-ACuAl | C95200 | 86,00(mín.) | 2,50 4,00 |
8,50 9,50 |
1,00 | |||||||
| Bronze SAE 68-BCuAl | C95300 | 86,00(mín.) | 0,70 1,50 |
9,00 11,00 |
1,00 | |||||||
| Bronze SAE CA-624CuAl | C62400 | 99,50(mín.) | 0,20 | 2,00 4,00 |
10,00 11,50 |
0,30 | 0,25 | |||||
| Bronze SAE CA-630CuAl | C63000 | 78,00 85,00 |
0,20 | 2,00 4,00 |
9,00 11,00 |
4,00 5,50 |
1,50 | 0,25 | 0,50 | |||
| Bronze SAE CA-954CuAl | C95400 | 83,00(mín.) | 3,00 5,00 |
10,00 11,50 |
2,50 | 0,50 | 0,50 | |||||
| Bronze SAE CA-955CuAl | C95500 | 78,00(mín.) | 3,00 5,00 |
10,00 11,50 |
3,00 5,50 |
3,50 | 0,50 | |||||
| Bronze SAE 430-ACuZnAlMn | C86200 | 60,00 66,00 |
restante | 0,20 | 0,20 | 2,00 4,00 |
3,00 4,90 |
1,00 | 2,50 5,00 |
0,30 | ||
| Bronze SAE 430-BCuZnAlMn | C86300 | 60,00 66,00 |
restante | 0,20 | 0,20 | 2,00 4,00 |
5,00 7,50 |
1,00 | 2,50 5,00 |
0,30 | ||
| Bronze SAE 43CuZnAlMn | C86500 | 55,00 60,00 |
restante | 0,40 | 1,00 | 0,40 2,00 |
0,50 1,50 |
1,00 | 1,50 | 0,30 | ||
| Bronze TM-23 | – | 70,00(mín.) | 9,00(máx.) | 20,00(máx.) | 4,00(mín.) | |||||||
| Bronze TM-620 | – | 86,00(mín.) | 5,00(máx.) | 1,00(máx.) | 7,00(mín.) |
TABELAS DE MEDIDAS, PESOS E INFORMAÇÕES TÉCNICAS
Em nossas tabelas você encontra as especificações técnicas do Alumínio, Cobre, Latão e Bronze, as ligas que podem ser fabricadas com suas propriedades mecânicas e físicas, as caracterísitcas e suas respectivas aplicações.
Encontre também os formatos e dimensões dentro de um amplo limite de fabricação.
Conte com nossa equipe de Vendas e Departamento Técnico para obter melhor resultado em suas escolhas de ligas e têmperas.
Propriedades Mecânicas do Bronze
| Denominação | Liga ASTM/UNS |
Formato | Têmpera | Limite de Resistência à Tração (kgf/mm²) |
Limite de Escoamento (kgf/mm²) |
Alongamento Mínimo “50,80 mm” (%) |
Dureza Brinell (HB) |
|---|---|---|---|---|---|---|---|
| Bronze Fosforoso | C51000 | Bobinas,chapas, tiras | DuroExtra Duro | 58 67 |
53 56 |
10 6 |
150 164 |
| Bronze Fosforoso | C51100 | Bobinas,chapas, tiras | DuroExtra Duro | 56 65 |
52 - |
74 | 142 156 |
| Bronze Fosforoso | C52100 | Bobinas,chapas, tiras | DuroExtra Duro | 65 73 |
51 56 |
10 4 |
166 172 |
| Bronze SAE 65 | C90700 | Buchas,tarugos barras retangulares | - | 25 | 13 | 10 | 95 |
| Bronze Bz 12 | C90800 | Buchas,tarugos barras retangulares | - | 32 | 17 | 15 | 100 |
| Bronze Bz 14 | C91000 | Buchas,tarugos barras retangulares | - | 25 | 17 | 5 | 110 |
| Bronze SAE 62 | C90500 | Buchas,tarugos barras retangulares | - | 28 | 13 | 20 | 90 |
| Bronze SAE 620 | C90300 | Buchas,tarugos barras retangulares | - | 28 | 13 | 20 | 70 |
| Bronze SAE 622 | C92200 | Buchas,tarugos barras retangulares | - | 23 | 10 | 24 | 65 |
| Bronze SAE 64 | C93700 | Buchas,tarugos barras retangulares | - | 21 | 8 | 15 | 82 |
| Bronze SAE 66 | C93500 | Buchas,tarugos barras retangulares | - | 19 | 8 | 15 | 60 |
| Bronze SAE 67 | C93800 | Buchas,tarugos barras retangulares | - | 18 | 9 | 12 | 50 |
| Bronze SAE 40 | C83600 | Buchas,tarugos barras retangulares | - | 21 | 10 | 20 | 70 |
| Bronze SAE 660 | C93200 | Buchas,tarugos barras retangulares | - | 21 | 10 | 12 | 75 |
| Bronze SAE 68-A | C95200 | Buchas,tarugos barras retangulares | - | 46 | 18 | 20 | 120 |
| Bronze SAE 68-B | C95300 | Buchas,tarugos barras retangulares | - | 46 | 18 | 20 | 130 |
| Bronze SAE CA-624 | C62400 | Buchas,tarugos barras retangulares | - | 56 | 32 | 7 | 164 |
| Bronze SAE CA-630 | C63000 | Buchas,tarugos barras retangulares | - | 63 | 32 | 6 | 228 |
| Bronze SAE CA-954 | C95400 | Buchas,tarugos barras retangulares | - | 53 | 21 | 12 | 165 |
| Bronze SAE CA-955 | C95500 | Buchas,tarugos barras retangulares | - | 63 | 28 | 6 | 190 |
| Bronze SAE 430-A | C86200 | Buchas,tarugos barras retangulares | - | 63 | 31 | 18 | 150 |
| Bronze SAE 430-B | C86300 | Buchas,tarugos barras retangulares | - | 77 | 42 | 12 | 200 |
| Bronze SAE 43 | C86500 | Buchas,tarugos barras retangulares | - | 45 | 17 | 20 | 98 |
| Bronze TM-23 | - | Tarugos, buchas | - | 28 | 16 | 23 | 75 |
| Bronze TM-620 | - | Tarugos, buchas | - | 36 | 17 | 32 | 92 |
TABELAS DE MEDIDAS, PESOS E INFORMAÇÕES TÉCNICAS
Em nossas tabelas você encontra as especificações técnicas do Alumínio, Cobre, Latão e Bronze, as ligas que podem ser fabricadas com suas propriedades mecânicas e físicas, as caracterísitcas e suas respectivas aplicações.
Encontre também os formatos e dimensões dentro de um amplo limite de fabricação.
Conte com nossa equipe de Vendas e Departamento Técnico para obter melhor resultado em suas escolhas de ligas e têmperas.
Propriedades Físicas do Bronze
| Denominação | Ligas ASTM/UNS | Densidade a 20 °C p=peso específico (g/cm³) |
Ponto de Fusão (°C) |
Condutibilidade Térmica a 20 °C (cal/cm/cm²/ seg °C) |
Calor Específico a 20 °C (cal/g °C) | Resistividade Elétrica a 20 °C (material recozido) (µ/cm) |
Condutibilidade Elétrica a 20 °C (material recozido) (%IACS) |
Coeficiente de Expansão Térmica 20 a 300 °C (10-6 °C) |
Módulo de Elasticidade a 20 °C (kg/mm²) | Módulo de Rigidez a 20 °C (kg/mm²) |
|---|---|---|---|---|---|---|---|---|---|---|
| Bronze Fosforoso | C51000 | 8,86 | 1.050 | 0,17 | 0,090 | 11,500 | 15 | 17,8 | 11.200 | 4.200 |
| Bronze Fosforoso | C51100 | 8,86 | 1.060 | 0,20 | 0,090 | 8,700 | 20 | 17,8 | 11.200 | 4.200 |
| Bronze Fosforoso | C52100 | 8,80 | 1.020 | 0,15 | 0,090 | 13,300 | 13 | 18,2 | 11.200 | 4.200 |
Produtos Relacionados
Consulte-nos para obter mais informações sobre o Bronze Grafitado, também conhecido como bronze autolubrificante. Esse material passa por um processo de fabricação padronizado, chamado sinterização ou metalurgia do pó, que confere ao bronze propriedades de lubrificação permanente.
Como resultado, os componentes fabricados com bronze grafitado têm uma durabilidade e vida útil aumentadas. Esse tipo de bronze é comumente utilizado em aplicações como mancais autolubrificantes, buchas deslizantes, materiais rodantes e muito mais. Estamos à disposição para fornecer mais detalhes.
